農村空氣能采暖安裝圖，為你奉上【最簡潔】安裝圖解

        過去用鍋爐采暖的農村用戶，在安裝空氣能采暖時都會有疑惑。當空氣能采暖設備運輸?shù)睫r(nóng)村，農民朋友該如何吊裝、調試空氣能采暖呢？這些問題，將由正旭空氣能廠家用最簡潔的空氣能安裝圖例為你詳細。






        第一步：檢查空氣能采暖外包裝。在廠家用物流千里迢迢送到農村時，農村朋友將空氣能采暖設備外包裝的完整性檢查，確認無損后簽收。如有破損，農村用戶可拍照與廠家聯系，申請免費換機。

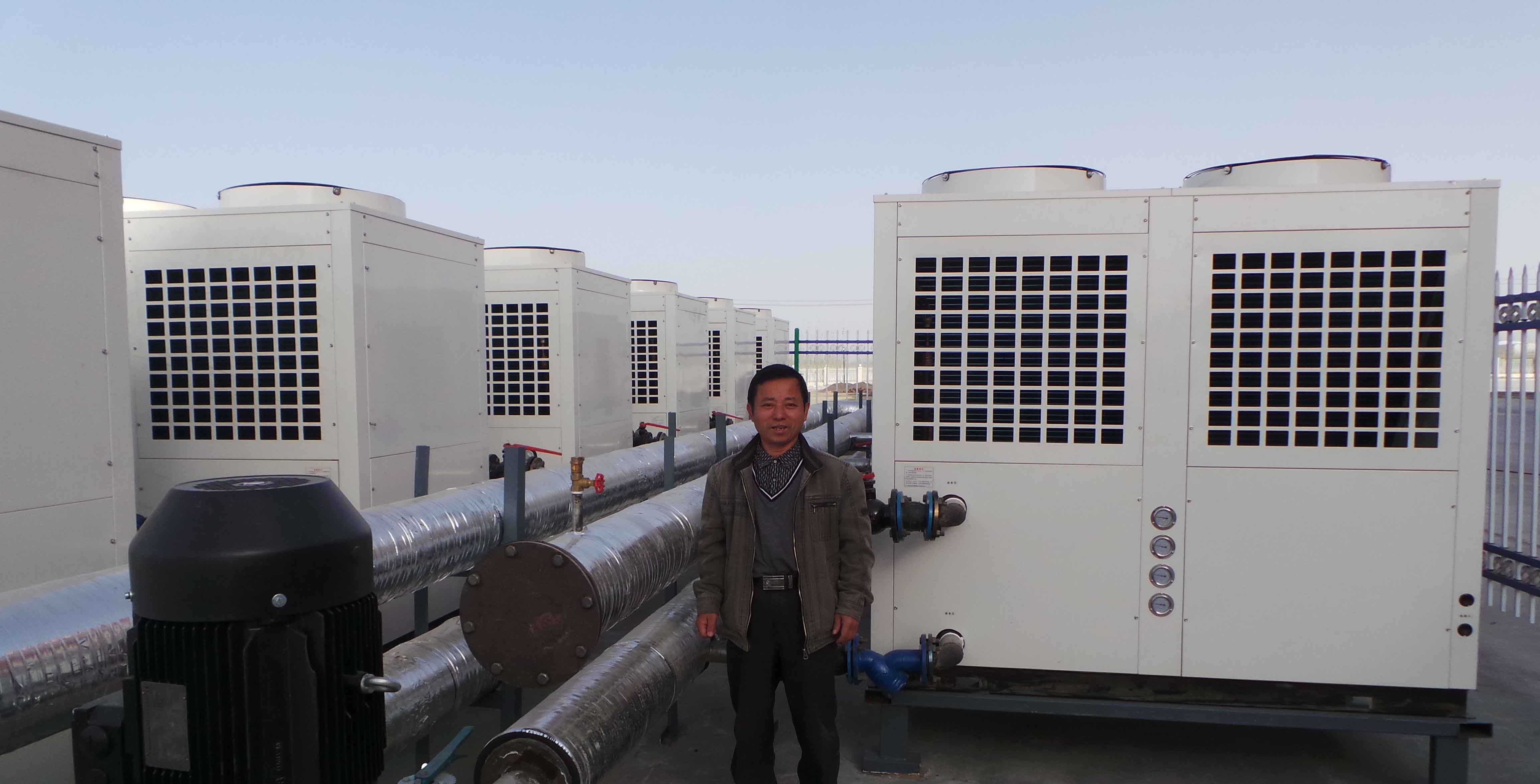

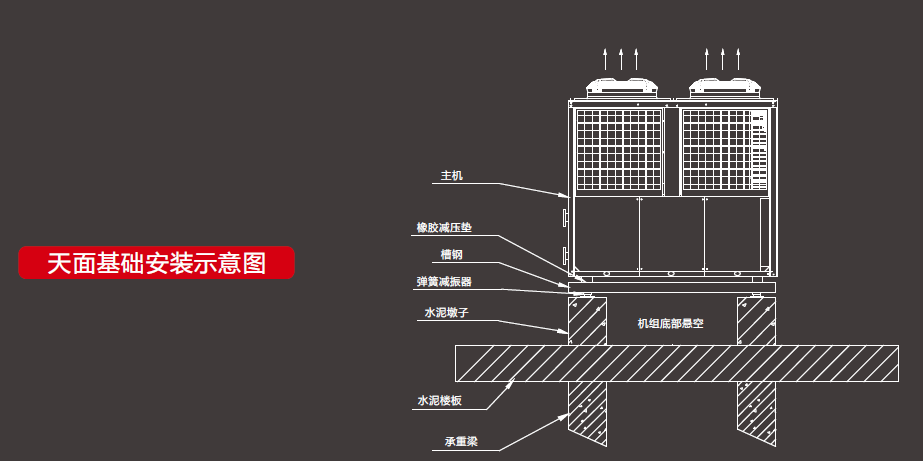

        第二步：吊裝空氣能采暖設備。

        根據不同空氣能采暖設備的重量選擇好最佳的吊裝機進行安裝。若選擇底層地面安裝，僅需合適的位置即可。而選擇農村自建房的樓頂則吊裝復雜，具體方法如下：

        1、確認機組運送到安裝位置的路線，避免障礙物，保證空氣能采暖設備安全通過；
        2、在搬運過程中機組傾斜不可大于15度，以防止機組翻倒；
        3、使用吊裝時，請使用4根長于8m的鋼絲吊索吊運，吊裝時要利用機組底座上專用的吊裝孔（鉤），在機殼與吊索接觸處應墊上墊塊以免殼體損壞，起吊鋼索能承受的強度應≥機組重量的3倍， 檢查及保證起吊鉤緊固著機組， 起吊角度α應大于60度。

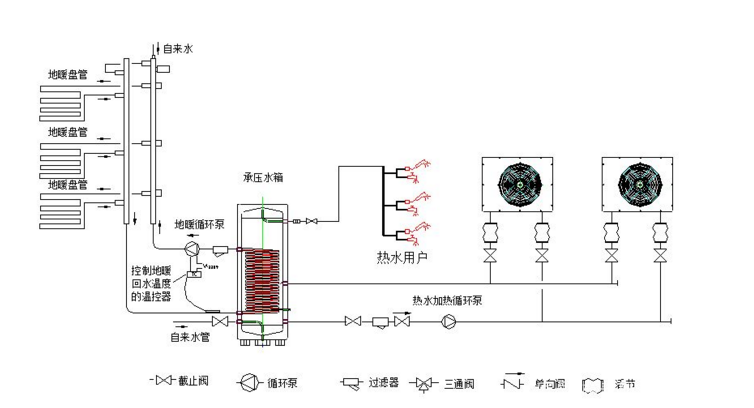

        第三步：組裝空氣能采暖主機、儲能水箱以及采暖末端。



        在工程商或者空氣能廠家專業指導員的幫助下，將熱泵主機、水泵、水箱（普通不銹鋼水箱或進水浮球水箱）等各部件用螺絲刀擰緊起來，通過DN25或DN40等不同尺寸的接管對進水管道、出水管道進行接駁。










        簡單安裝步驟分為七步：

                第一步：主機位置擺放在迎風方向，然后螺絲固定在木架或鋼條上。

                第二步：儲水箱安裝要坐地式安裝的話，地板得能承受500kg的重量，盡量離水管口近，方便管道安裝。


                第三步：水路連接安裝。出水接口用PR-R與儲水箱相接，用生料帶密封。連接后可打開自來水進水閥，完全注滿水箱。


                第四步：制熱管道連接安裝。在儲水箱與熱泵主機有隔墻時，要在墻上鉆70mm管道孔。此外，用塑料扎帶包扎好電纜并套上穿墻管護套。而后，擰下主機高壓閥和低壓閥和粗細連接管的封頭蓋帽，將工質出口對應粗、細連接管，用扳手擰緊，粗管為走氣管，為熱管，接水箱的上接頭，細管為走液管，接水箱下接頭。


                第五步：管道排氣安裝。低壓閥和高壓閥調節口拆下蓋帽，然后抽真空20min以上，然后用內六扳手逆時針轉動打開閥芯，最后用肥皂水檢測是否泄露。

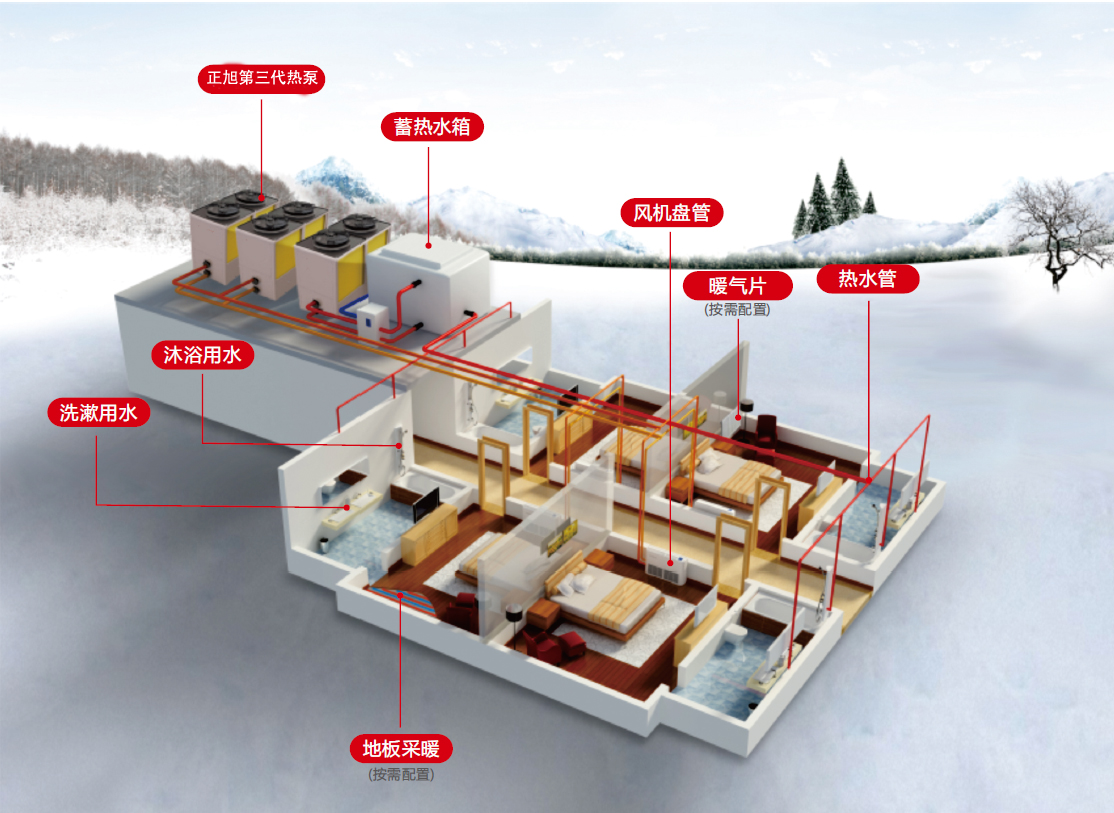

                最后安裝步驟：電氣連接安裝，再把農村自建房內部的采暖末端（風機盤管或者暖氣片等）接連上儲能水箱，熱泵所制作的采暖熱水流進去。







        第四步：調試空氣能采暖設備。


        在安裝完畢后，需要工程商協助農村用戶調試空氣能采暖設備的使用效果。開啟水泵注入冷水到儲能水箱中，待注滿后開啟空氣能采暖主機加熱冷水。


        空氣能熱泵采暖安裝過程中需要注意事項：
        1、機組安裝在與居民區相近的場所，需要做好隔音處理；
        2、吊裝時機組木包裝不拆，防止吊纜與機組有摩擦；
        3、機組必須垂直吊裝；

        4、側出風機組安裝時，避免后面機組對著前面機組出風，可水平錯位安裝、上下錯位安裝。




        空氣能采暖設備之所以受到農村用戶歡迎，得益于其是利用空氣中熱量的特點，能為普遍的農村家庭節能省電，減少不必要的采暖費用。相較于煤炭鍋爐采暖，空氣能也能穩定產生高達75攝氏度的熱水，滿足東北、西北、華北等多地極端條件下的農村群眾的采暖需求。
